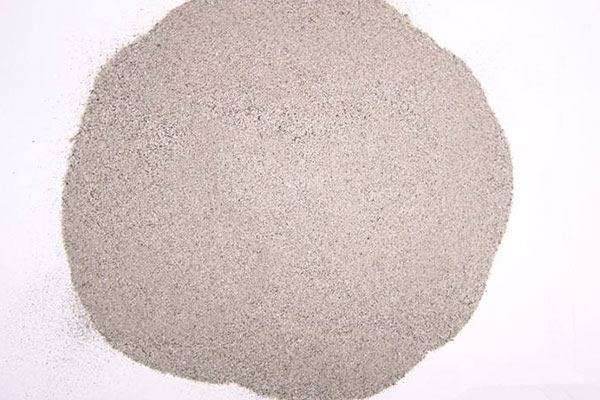

漂珠作為粉煤灰中分選出的輕質(zhì)空心玻璃微珠，其復(fù)合化應(yīng)用通過(guò)材料改性與結(jié)構(gòu)優(yōu)化，顯著提升了物理性能和功能特性。在耐火材料領(lǐng)域，漂珠與硅酸鈣基體復(fù)合制成的隔熱板，導(dǎo)熱系數(shù)低至0.096W/(m·K)，耐火度達(dá)900℃以上，同時(shí)具備零甲醛、抗折抗壓等特性，廣泛應(yīng)用于工業(yè)爐襯、防火門(mén)芯及家裝隔墻板。通過(guò)表面偶聯(lián)劑處理，漂珠與環(huán)氧樹(shù)脂的界面結(jié)合強(qiáng)度提升，當(dāng)添加量10%時(shí)，復(fù)合材料壓縮強(qiáng)度提高13.4%，彈性模量提升51.6%，解決了傳統(tǒng)填充材料易應(yīng)力集中的問(wèn)題。

　　在石油鉆井領(lǐng)域，粉煤灰與漂珠按8:2比例復(fù)合制成的密度水泥漿，密度可降至1.2g/cm3以下，且稠化時(shí)間延長(zhǎng)、失水量降低，有效解決了低壓易漏層的固井難題，現(xiàn)場(chǎng)應(yīng)用成功率超95%。針對(duì)高溫轉(zhuǎn)向壓裂工藝，優(yōu)化粒徑配比為20-40目、100-120目、180-200目漂珠按1:2:5.2混合，形成的隔板承壓能力達(dá)15MPa以上，較單一粒徑材料提升40%。

　　功能性復(fù)合方面，漂珠經(jīng)TiO?包覆處理后，表面鍍層均勻致密，在耐高溫涂料中可耐受800℃持續(xù)熱沖擊，同時(shí)保持絕緣性。作為有機(jī)涂料填充劑，漂珠可降低樹(shù)脂用量30%，并賦予涂料憎水性，接觸角達(dá)120°以上，適用于異形設(shè)備保溫涂層，涂抹厚度僅為傳統(tǒng)材料的1/3。
